软性退火至HB250

　　经炉外精炼（VD）+电渣重熔精炼（ESR）,组织更纯洁细微，优良的耐蚀性、抛光性，良好的耐磨性、机械加工性，淬硬时优良的尺寸稳定性。

　　●耐腐蚀、锈蚀对使用有腐蚀性的PVC、醋酸盐类等注模原料或必须在潮湿的环境下工作及存放的模具。[1]

　　●耐磨性在使用磨耗较大的注模材料（包括热固性射出成型模）或要求模具有较长的工作时间，如电子零件、舍弃式的餐刀具、器皿等。

　　JIS日本(日立大同)瑞典瑞典AISI美国DIN德国进口欧洲

　　SKS538S-ESR1.2083M310

　　元素CSiMnCrPS

　　含量（%）0.380.80.513.6<0.03<0.03

　　S136模具钢经过长期使用后，模穴表面仍然维持原先的光滑状态。模具在潮湿的环境下操作或储存时，不需要特别的保护。

　　模具不因冷却水的影响而腐蚀，由于有一定的冷却循环，可增加模具寿命。上列的好处，结合S136的高耐蚀性，提供了低维护费用和高寿命的模具，达到的经济效益。同时S136经过电渣重熔（ESR）精炼，具备纯净而细微的组织，使模具具有很好的综合机械性能，高的

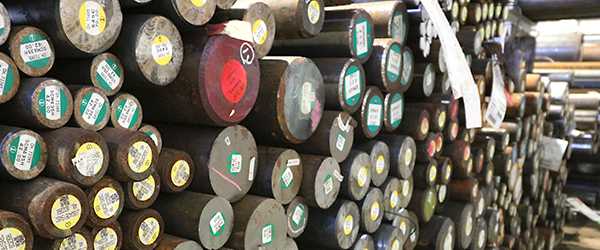

　　S136成品图

　　抛光性能。

　　S136能使用与所有的模具，由于其特殊的性质材料，更加适合特殊环境的应用和需求。

　　耐腐蚀、耐应变：

　　对使用有腐蚀性的PVC醋酸盐类（ACETATES0）等注塑原料或模具必须在潮湿的环境下工作及储存时，S136能抵抗水蒸气、弱有机酸、硝酸盐、碳酸盐等的腐蚀作用，经由S136制成的模具，若在潮湿的环境中操作，或在正常状态下使用腐蚀性的塑胶材料，均不会生锈而被污染。若回火至250℃而且抛光成镜面状态时s136多少钱，特别能显示优良的耐腐蚀性。

　　使用摩擦较大的注塑材料（包含射出成型模）或要求模具有较长的工作时间，如电子零件、舍弃式的餐刀具、器皿等。

　　高光洁度的表面：

　　4物理性质

　　材料在淬硬后，硬度回火至50HRC,在室温及高温下的数据。

　　密度Kf/m³

　　弹性系数N/mm²21610³21110³19110³

　　热膨胀系数自20℃起1110­­_611.410_6

　　热传导系数W/m℃16.521.523.5

　　比热J/Kg℃461-

　　5抗拉强度

　　试验材料为直径25mm的圆棒，经过1025℃淬火及二次回火，在不同硬度下的结果，如表示：

　　硬度HRC

　　抗拉强度N/mm²

　　0.2%硬度N/mm²

　　断面收缩率（%）

　　伸长率（%）81012

　　通常工具钢应尽可能避免焊接，因为容易开裂。若做好焊接前的准备工作，如在焊接部位预热，则较容易成功，焊接后必须立即采取下列步骤：

　　1，消除应力材料在软性退火状态下焊接时，必须做应力消除。

　　2，回火材料在淬回火状态下焊接时，必须做回火处理。

　　在保护状态下，加热至780℃然后在炉中以每小时10℃的速度，冷却至650℃，然后再于空气中冷却。

　　应力消除:

　　经过粗加工后，必须加热至650℃，均热2小时，缓慢冷却至500℃，然后于空气中冷却。

　　预热温度：℃

　　淬火温度：℃

　　温度（℃）保持时间（min）回火前硬度（HRC）

　　9淬火介质

　　在℃的盐浴炉中等温淬火，然后在空气中冷却。

　　循环空气或大气

　　正确的研磨技术，能避免产生裂缝，且能增加工具的寿命。如果材料在低温回火状态下研磨，则在研磨期间变得很敏感，只有柔软的且开放晶粒式的砂轮才能使用，同时必须有良好的冷却剂。

　　S136在淬硬及回火后的状态下，具有非常优良的抛光性

　　1，使用粒度的砂轮或磨石做初步研磨。

　　2，使用粒度的砂纸或粉末研磨s136多少钱。

　　3，使用粒度12.6及3μm的钻石膏，和抛光用的纤维垫。

　　12光蚀刻花

　　S136有非常均匀地组织，所含的杂质非常少，很适合光蚀刻花。

　　●优良的耐腐蚀性

　　●优良的抛旋光性

　　●优良的耐磨性

　　●优良的机械加工性

　　●淬火时具有优良的稳定性东锜精密模具代理分销美国（芬可乐）、日本（日立、大同、新日铁）、德国（萨斯特、布德鲁斯）、瑞典（进口）、欧洲（进口）等进口优质特殊钢材，公司通过严格的进货标准及先进的品质检测仪器，保证为客户提供合格优质的产品。
