DC53模具钢介绍

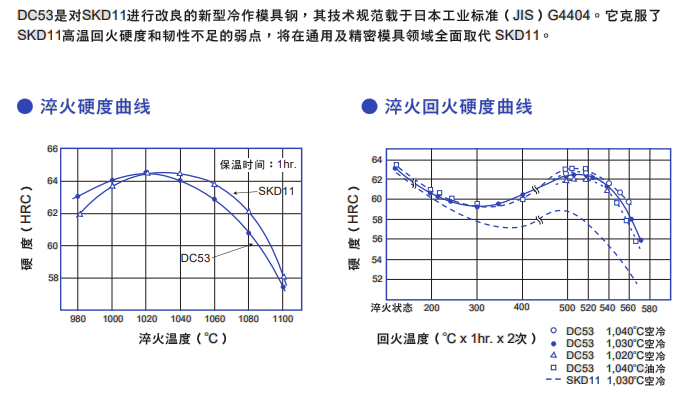

　　DC53是对SKD11进行改良的新型冷作模具钢，其技术规范载于日本工业标准(JIS)G4404。它克服了SKD11高温回火硬度和韧性不足的弱点，将在通用及精密模具领域全面取代SKD11。

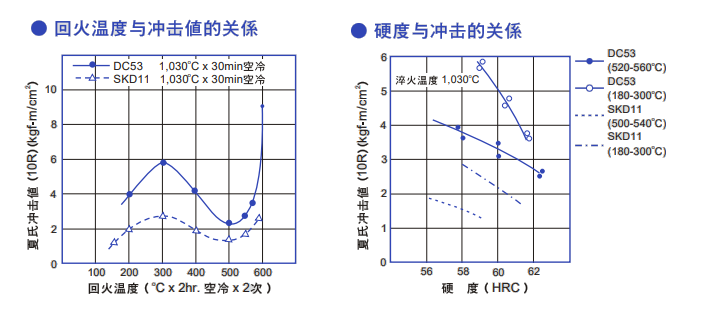

　　韧性是SKD11的2倍，DC53的韧性在冷作模具钢中较为突出，用DC53制造的工具很少出现裂纹和开裂，大大提高了使用寿命。



　　切削性和研磨性超过SKD11，DC53的切削性和研磨性优于SKD11，使用DC53可增加工具模具寿命和减少加工工序。


　

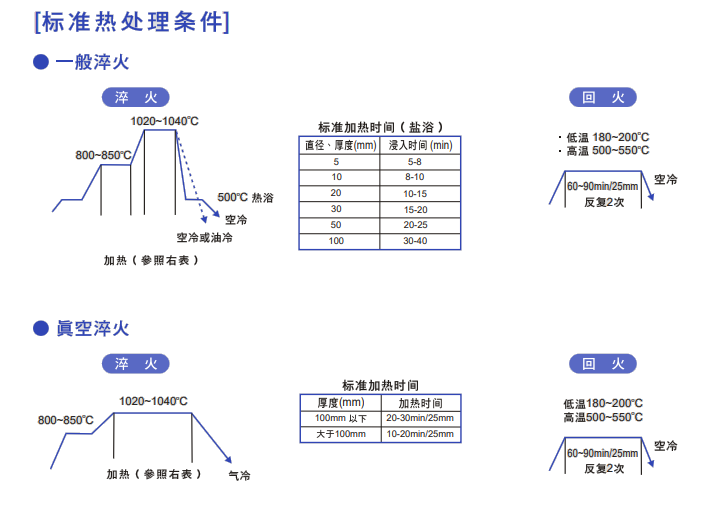

DC53模具钢热处理

　　

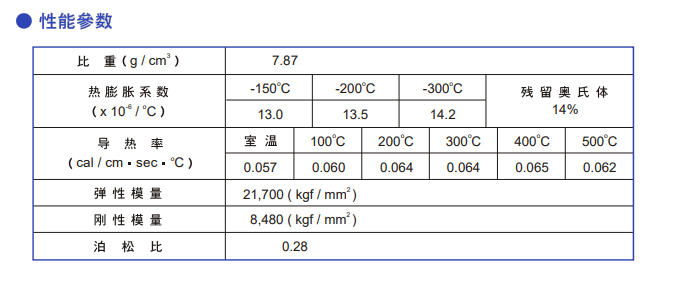

　　DC53模具钢性能



　　(1)被切削性，被研磨性良好。



　　被切削性，被研磨性皆比SKD11，所以加工工具寿命较长，加工工时数较省。



　　(2)在热处理上之优点



　　淬火硬化能比SKD11高，所以可改善真空热处理时硬度不足之缺陷。



　　(3)在线切割加工上之优点



　　藉高温回火可减轻残留应力及消除残留沃斯田铁，能防止线切割加工产生龟裂、变形之困扰。



　　(4)在表面硬化处理上之优点



　　表面硬化处理后表面硬度比SKD11高，因此可提高模具性能。


　　DC53模具钢用途




　　1.冲栽模具、冷作成型模具、冷拉模具



　　2.成型轧辊、冲头



　　3.精密冲压模



　　4.线切割加工的精密冲裁模及各种用途冲压模



　　5.难加工材料的塑性变形用工具



　　6.冷锻、深拉和搓丝用模



本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容，请发送邮件至tokaits@163.com举报，一经查实，本站将立刻删除。
